一、功能優勢:

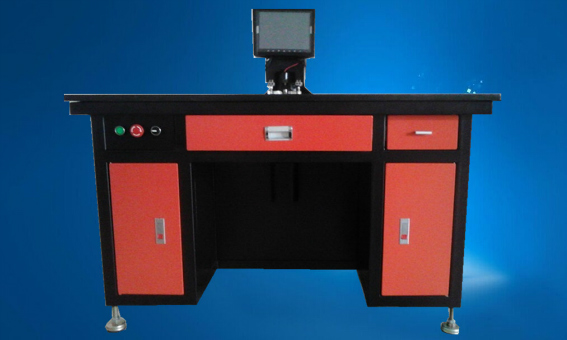

自動打孔機,電腦自動定位,采用電腦自動控制,CCD圖像智能識,將要沖孔的產品放到CCD可視范圍內,打孔機將自動撲捉?jīng)_孔圖案,并自動移動對位完成沖孔,整個過程只需0.4秒。直接在電腦屏上指定要沖的孔型設定工作模式,操作簡單易用;
二、用途和領域:
特殊的光源識別系統,能識別全黑、全反光等各種材料上的圓形圖、十字線、環型、不規則圖案等;可識別不規則圓、殘缺圓。
適用范圍: 可在FPC軟板、膠片、菲林、PE、PC、PVC膜、薄鋁板、薄膜開關、銘板標牌等平面板材上沖定位孔。
技術參數: 板材厚度: 0.01mm-5mm (視材料質地而異)
最大板材尺寸: 800mm*1250mm
電腦顯示屏:8.0寸液晶屏,帶觸摸功能。
工作模式: 直接在電腦屏上選定要沖的孔圖,人工送料,設備自動對位,自動沖孔。
三、進口機器配置:
配件名稱 | 配件名稱 | 配件產地 |
導軌/滑塊 | THK | 日本原裝進口 |
絲桿 | GTEN | 臺灣 |
CCD攝像頭 | 精工 | 日本 |
驅動器/馬達 | 雷賽 | 臺灣 |
氣缸 | 亞德客 | 臺灣 |
電磁閥 | 亞德客 | 臺灣 |
主板 | QS齊盛 | 自主研發 |
四、機器詳情:
沖孔直徑:Φ1-Φ5mm(標配)(定制可更大)
顯 示:8英寸液晶顯示器
識別圓直徑:Φ1-Φ5mm(可帶“十字圓”標致 雙圓圖)
工作氣壓:0.4-0.6MPa
沖孔誤差:≤±0.01mm
電耗:0.4kw
電壓AC220V-240V
外型尺寸:1250×685MM(長×寬×高)
凈 重:198kg±6kg
五、適用行業:
電子,標牌,包裝,印刷等行業的定位孔加工,設備用于在PCB線路板、FPC軟板、菲林,重氮片,手機面板,不干膠、薄膜開關,膠片、PE、PC、PVC、PET膜、聚脂膜、薄鋁等板面自動沖定位孔 。
參照國內外線路板生產特點,采用人性化整體設計,運用高科技精心設計而成 。
電腦XP操作系統,穩定的核心是您持久作業的基石,人性化設計,操作簡便易懂,電腦控制系統終身免費升級。全自動圖象識別,自動沖孔,彩色顯示器大視窗靶型顯示,不傷眼睛。能有效識別圓形、環形、十字形、分裂環等,在靶標發生殘缺、變形時可保證中心不變。
沖孔時由設備上的壓腳壓平被沖孔的薄膜,沖孔更精準
工作機構采用機械與氣動結合,沖孔力大大提高
可自動計數產量,節省人工 大理石工作臺面美觀時尚,亮麗,永不磨損
