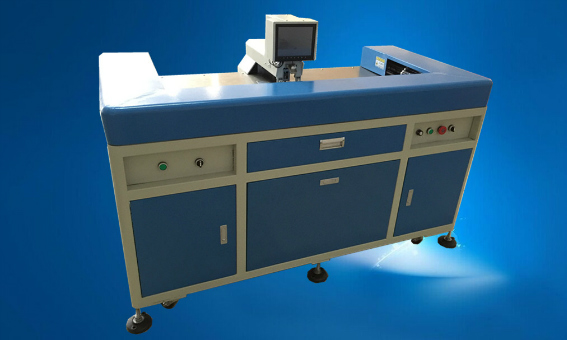

適應行業;
包裝、電子、印刷、銘牌、標牌等行業。
適用材料:
菲林、PCB線路板、薄膜開關、FPC軟板、IMD/IML、重氮片、手機面板、手機按鍵、不干膠、膠片、PE、PC、PVC、PET膜、聚脂膜、薄鋁、鋁基板、FR4、玻纖板等眾多材料及各種印刷材料和金屬材料。
部分應用材質實樣:
一、技術參數:
沖孔厚度:0.05mm—5mm(視材料而異)
沖孔直徑:Φ1mm——Φ6mm(標配)(定制可更大)。
顯示器標配8英寸。(觸摸屏)
識別圓直徑Φ1——Φ6(可帶“十字圓”標志)。
可加工材料:不銹鋼、標牌、聚脂、聚酰亞胺、PVC、紙、菲林片、氮片、薄膜電路、鋁等金屬材料。
空氣壓力:0.4MPa——0.7MPa
最大加工板面260X500mm(可根據客戶要求定制)
加工誤差:≤0.01 mm
沖孔速度約0.4秒/孔.
功耗0.4Kw_0.5Kw
電壓AC200V---240V
外型尺寸(L×W×H)1600×1200×1120 mm
凈重:260Kg±2Kg
二、沖頭:
1、驅動方式:氣動驅動
2、安裝方式:下模固定,上模動作,橡膠退料
三、送料機械手
1、送料機械手按材料定位孔位置走位。輸入要沖孔的定位孔,所示待沖孔片材在夾具吸力下隨機械手X,Y軸前后上下移動,把片材移動到CCD范圍,攝像頭自動捕捉圖形。DSP芯片分析圖形數據,并發信號控制機械手X1,Y1移動,精確定位。
2、CCD定位采用57系列步進馬達保證提速快,力矩的穩定性;驅動器采用雷賽最高端的仿伺服驅動無噪音穩定性好,小范圍精度高。機械手行程馬達驅動器采用日本松下品牌,同步性能好,穩定性好,噪音低。
四、控制系統
1、操作系統:Windows XP。
2、顯示器: 8英寸TFT LCD(4/3)。
3、運行程序:QS有自有知識產權控制軟體。
4、產品運行數據:依據實物手動操作學習或材料路徑軟件獲得。
五、圖像處理:
1.攝像頭:600線1/3英寸CCD。
2.視野范圍:9*11mm
3.處理方法:灰度模式測量
4.照明方式:高亮度LED多彩透射和反射
六、使用環境
1、溫度:0~30度
2、濕度:空調
3、尺寸:1600(L)×1200(D) ×1120(H)cm
4、重量:260Kg±2Kg
5、電源:AC210-240V 2KVA
6、氣壓:0.5~0.8MP
配件參數:
配件名稱 | 配件名稱 | 配件產地 |
導軌/滑塊 | THK | 日本原裝進口 |
絲桿 | GTEN | 臺灣 |
CCD攝像頭 | 精工 | 日本 |
驅動器/馬達 | 松下 | 日本 |
氣缸 | 亞德客 | 臺灣 |
電磁閥 | 亞德客 | 臺灣 |
主板 | QS齊盛 | 自主研發 |
特點:
1、精確度高;在識別范圍內攝像自動找圖,電腦分析,控制運動.
2、速度快捷:攝像反映時間短,圖形一找到即可控制圖形位置沖孔
3、功能強大.采樣圖可保存,再用可直接調用.電腦系統,軟件可實時級.
4、質保:調壓閥、汽缸、電磁閥、導軌、絲桿等主要零部件均采用進口,確保使用壽命。
5、操作簡單:人機界面,直接在觸屏上設定工作模式。
6、識別度高:特殊光源能自動識別高反光,高黑度等材料的定位孔圖,對殘缺圖開可自動補償識別。
7、電腦工作系統,人機界面,直接在觸摸屏上設定工作模式,簡單直觀;
8、紅外線光源識別方式,
9、能自動識別各種材料上的圓形圖,自動對位沖孔;
10、工作時可分別在8英寸電腦屏或沖孔處直接觀看沖孔實況;
11、沖孔時由設備上的壓腳壓平被沖孔的薄膜,沖孔更精準確;
12、可提供特異化設置,電腦系統可長級,并為你提供強大的專業化技術支持。
